一、模塊化框架設計：靈活適配的“積木式”架構

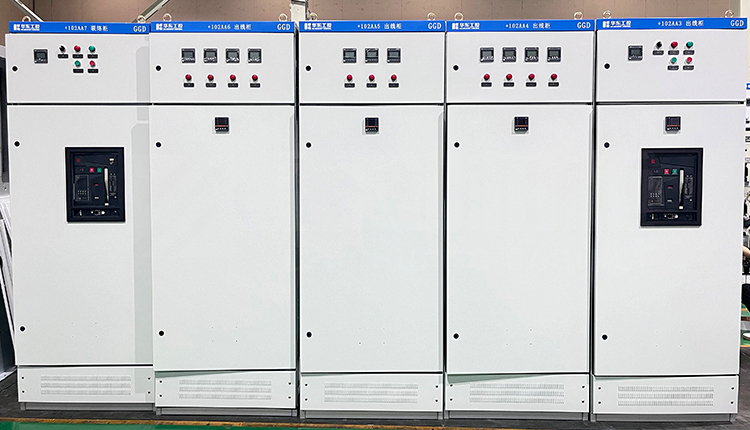

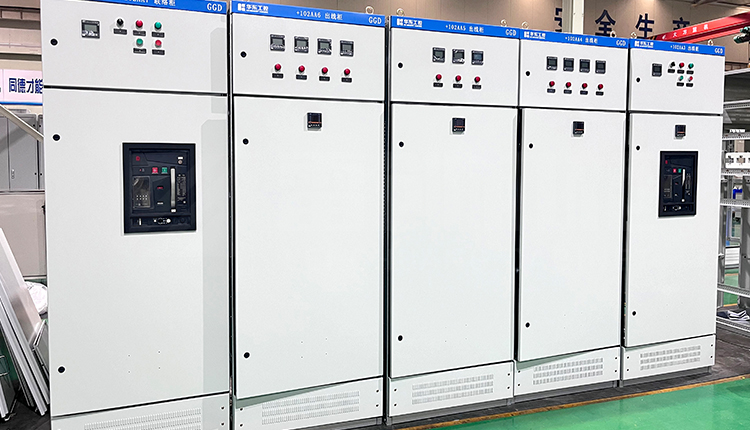

傳統GGD機柜多采用固定尺寸結構，難以滿足復雜工況的特殊需求。雷創電氣非標GGD機柜創新采用高強度模塊化框架：
1.可擴展骨架：通過標準化單元模塊組合，支持橫向與縱向自由擴展，柜體寬度、深度、高度可按需調整(如非標尺寸1200mm×800mm×2200mm等)，適配不同空間限制。
2.快速組裝工藝：框架連接采用無焊接拼裝技術，減少現場施工時間，同時保證結構穩定性(靜載承載力達1500N)。
3.功能分區優化：獨立母線室、電纜室、元件安裝室三段式設計，避免電磁干擾與熱量積聚，提升運行可靠性。
二、雙層折彎工藝：強度與精度的雙重保障
柜體板材加工是影響機柜壽命的關鍵。雷創電氣引入全自動數控折彎設備，對冷軋鋼板進行雙層折彎處理：
1.邊緣強化技術：柜門、側板等關鍵部位采用雙層1.5mm鋼板復合折彎，抗變形能力提升30%，長期使用無下垂。
2.精準公差控制：折彎角度誤差≤0.5°，確保柜體密封性，防護等級可達IP40(可定制IP55)。
3.無銳角設計：所有邊緣經圓角處理，避免安裝人員誤傷，體現人性化細節。
三、立體散熱系統：高效控溫的“呼吸式”結構
1.頂部強制排風：配置大流量軸流風機(可選防爆型)，配合頂部蜂窩狀出風口，形成垂直熱流通道。
2.側板百葉進風：雙側板設計傾斜式進風百葉，引導外部冷空氣橫向穿透元件安裝層。
3.母線室獨立風道：母線排區域采用封閉式風道設計，避免高溫影響主開關元件。
四、高密度布線方案：空間利用的極致優化
為應對現代配電系統集成度提升的需求，雷創電氣開發立體化布線結構：
1.分層走線槽：柜內設置主母線槽、控制線槽、二次線槽三級走線系統，強弱電分離，避免信號干擾。
2.可調式扎線橋：采用鋁合金軌道與可旋轉扎線扣，支持線纜360°固定，適應不同線徑與走向需求。
3.預留擴展接口：頂部與底部預置電纜進線孔(帶橡膠密封圈)，支持未來設備增容無需開孔。
五、防護與安全結構：多重保障的“防御體系”
安全性是配電設備的核心指標，雷創非標GGD機柜從結構層面構建五重防護機制：
1.門鎖聯鎖裝置：柜門開啟時自動切斷主電源，防止誤操作觸電。
2.接地保護系統：柜體框架與元件接地端子通過16mm²黃綠雙色地線直接連接，接地電阻≤0.1Ω。
3.防塵防水結構：門縫處嵌入三元乙丙橡膠密封條，防護等級達IP40(可選IP55)。
4.內部隔弧設計：斷路器操作機構前方加裝鋼制隔弧板，防止電弧灼傷。
5.警示標識系統：高壓區域采用熒光標識，暗光環境下仍清晰可見。
六、定制化結構方案：從需求到落地的“一站式”服務
作為非標產品的核心競爭力，雷創電氣提供全流程定制服務：
1.需求分析：工程師團隊現場測繪，輸出3D結構模型與電氣圖紙。
2.特殊材料適配：可選用不銹鋼(304/316L)、鍍鋁鋅板等耐腐蝕材質。
3.行業定制：針對化工、冶金、環保等行業需求，增設防爆、耐高溫等專項結構。
4.快速交付：依托智能化生產線，非標訂單交付周期較行業平均縮短40%。
雷創電氣非標GGD機柜通過模塊化、高強度、高效散熱、安全防護、易維護五大結構創新，不僅解決了傳統GGD機柜在定制化場景中的適配難題，更以工業美學設計與人性化細節，重新定義了非標配電設備的價值標準。
